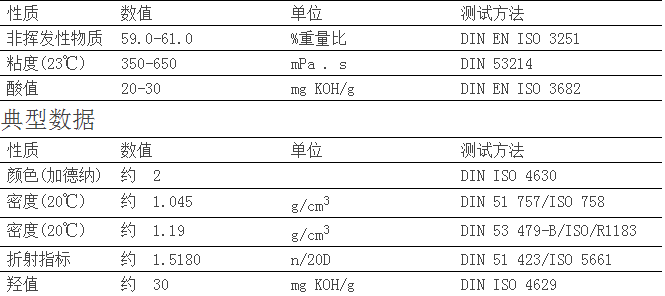

化學(xué)分類

特殊用途的聚脂樹脂

供貨形式

微黃色，60%的二甲笨溶液

包裝

螺帽密封桶：凈重25Kg

鐵桶：凈重200Kg

儲存穩(wěn)定性

在隔絕光線和潮氣及低于25℃條件下，附著力促進樹脂LTW能穩(wěn)定儲存6個月。

溶解性

LTW可以溶解在大部分常用涂料溶劑中，但不溶于脂肪烴。、

相溶性

與基料的相容性

附著力促進樹脂LTW與許多涂料的基料都有很好的相容性。它能與氯乙烯共聚物、聚氯乙烯、氯化橡膠、硝基纖維素、醛酮樹脂、部分醇酸和丙烯酸樹脂、飽和聚酯樹脂，以及許多其他的基料和樹脂相容。附著力促進樹脂LTW與苯乙烯制成的不飽和聚酯樹脂不能相容。

客戶最好能自行測試附著力促進樹脂LTW與涂料的相容性，因為有時盡管基料中的個別成份不一定能與LTW相容，但基料本身卻能與附著力促進樹脂LTW相容。

B）與顏料和填料的相容性

使用表面活性劑（即使在顏料漿中）會降低其附著力。推薦LTW與聚硅氧烷（例如BYK300或BAYSILONE Paint Additive MA）混合使用。

性質(zhì)和應(yīng)用

附著力促進樹脂LTW是高度耐光耐候的軟樹脂。20℃時純的LTW是極度稠的、稍稍發(fā)粘的玻璃狀物質(zhì)，隨溫度升高這些性質(zhì)逐漸降低。LTW能改善大多數(shù)涂料對金屬、無機物和某些塑料的附著力。同時LTW還能夠在不使粘度顯著增加的情況下提高光澤和固體分。

附著力提高的程度主要取決于基料的性質(zhì)。LTW對色漆的附著力提高作用要比清漆明顯。LTW的一般用量是基料的10-20%。當(dāng)加入量增加時，在室溫和低溫時，柔韌性會增加，漆膜可能會發(fā)軟。必須注意的是，當(dāng)加入過量的LTW時，在物定條件下，隨著所用基料的不同，漆膜可能會過軟，如果存在溶液滯留性，這種情形會更為明顯。

在所有的基料中，LTW對氯乙烯共聚物的附著力提高最為顯著。盡管氯乙烯三聚物因含有自由羧基而具有較好的附著力，但在使用LTW后，對其附著力仍有提高，在大多數(shù)情況下，這可以提高戶外使用時的長期附著力。

LTW也可與其他的基料和涂料體系混用，以提高其附著力。在氨基醇酸烘漆、丙烯酸和聚氨酯涂料和其它大部分特殊混合的涂料中都有很好的效果。

附著力促進樹脂LTW可通過其含有的自由羥基、羧基或鍵參與到雙組份涂料的反應(yīng)中。由于LTW具有較高的酸度、羥值和高柔韌性，使其特別適合于此類用途。

由于LTW對附著力有促進作用，因此它適合用于底漆。使用LTW還能改善印刷油墨對不同底材的附著力。在涂料中特別是雙組份涂料中使用LTW，通常附著力都能得到提高。

LTW還能提高室溫和低溫時的柔韌性。
